PEMP-N 170/190
PASARELA ELEVADORA MÓVIL SOBRE CAMIÓN PARA TRABAJOS EN NEGATIVO

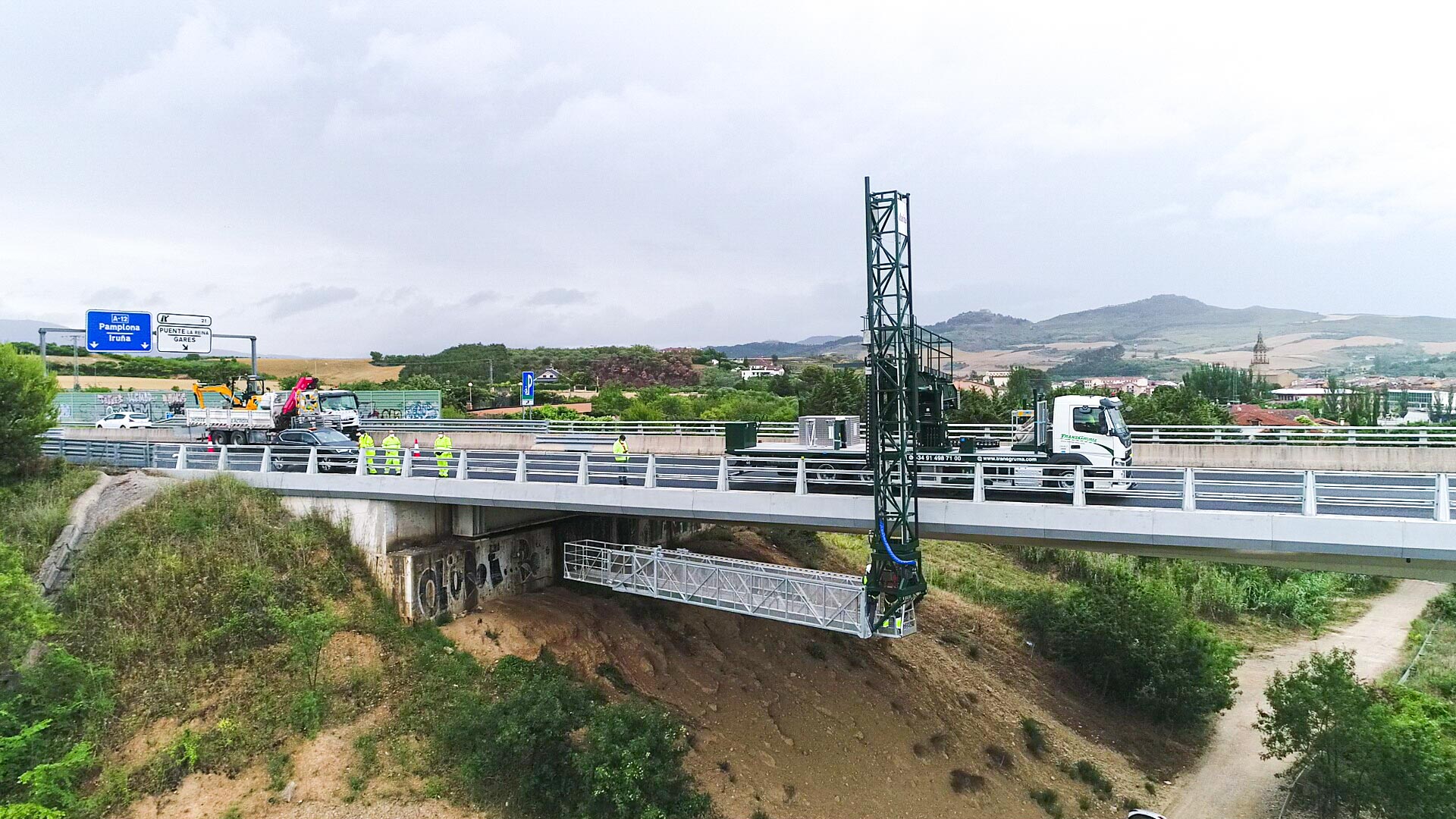

La pasarela elevadora móvil de personal PEMP-N 170 tiene un alcance máximo horizontal
bajo tablero de 17 metros y un alcance máximo vertical en negativo de 8 metros. Posee una
capacidad de carga en la pasarela de 800 kg, pudiendo ubicar 400 kg en el extremo de la
misma totalmente desplegada.
En el caso de la PEMP-N 190 el alcance máximo horizontal bajo tablero se incrementa hasta 19 metros, quedando la su capacidad de carga total en 650 kg (máximo 250 kg en el extremo de la pasarela).
Características técnicas del vehículo
- Peso del vehículo modo carretera: 26.000 kg
- Longitud global del vehículo: 11,83 m
- Altura total del vehículo: 4 m
- Altura total do veículo: 4 m
DATOS BÁSICOS PASARELA PEMP-N
170
190
Longitud pasarela sin extender
10
12
Longitud pasarela extendida
17
19
Alcance máximo vertical negativo
8
8
Carga máxima distribuida en toda la pasarela
800 KG
650 KG
Anchura máxima de acera a superar
2,6 m
2,6 m
Altura máxima de barrera de seguridad vial a superar
5 m
5 m
Velocidad del viento máxima permitida
12,5 m/s
12,5 m/s
Ángulo de giro de la pasarela
180º
180º
PASARELA PEMP-N 170
La pasarela elevadora móvil de personal PEMP-N 170 tiene un alcance máximo horizontal bajo tablero de 17 metros y un alcance máximo vertical en negativo de 8 metros. Posee una capacidad de carga en la pasarela de 800 kg, pudiendo ubicar 400 kg en el extremo de la misma totalmente desplegada.
PASARELA PEMP-N 190
La pasarela elevadora de personal PEMP-N 190 tiene un alcance máximo horizontal bajo tablero de 19 metros y un alcance máximo vertical en negativo de 8 metros. El modelo 190, aumenta la longitud de alcance en negativo 2 metros, pero reduce la capacidad de carga total a 650 kg, y 250 kg en el extremo de la pasarela.
EQUIPAMIENTO DE LA MÁQUINA
SISTEMA DE ESTABILIZACIÓN RODANTE
El sistema de estabilización está compuesto por un estabilizador rodante situado en el lado derecho del vehículo, lo que permite desplazar el camión a velocidad constante a lo largo del puente o viaducto con personal a bordo de la pasarela de trabajo, incrementando de esta forma la productividad de los trabajos. El vehículo se puede desplazar a lo largo de la vía con la pasarela desplegada (en posición de trabajo). Velocidad: 10 m/min.
SISTEMA DE COMUNICACIÓN
La cabina del camión dispone de un sistema de videocámara instalada en la misma, que permite visualizar en tiempo real la pasarela de trabajo. Igualmente, la PEMP-N dispone de un sistema de intercomunicación vía radio entre la pasarela de trabajo y la cabina del vehículo. De esta manera el operador que se encuentra en la cabina del camión y los operarios que se encuentran en la pasarela de trabajo, están en continua comunicación durante la realización de los mismos y en los desplazamientos intermedios de la PEMP-N.
* Incluido en modelos 150/160 y 170/190. El modelo 70L/S sólo dispone de radio.
GENERADOR HIDRÁULICO 10 kVA
Generador de corriente eléctrica de 10 kVA de potencia con tomas de 220 V y 380 V para facilitar a los operarios los trabajos de mantenimiento a realizar con grupos de soldadura o herramienta eléctrica.
* Incluido en modelo PEMP-N 150/160 – 170/190
COMPRESOR HIDRÁULICO
El vehículo incorpora un compresor hidráulico de 950 l/min con toma de aire de 10,5 bar de presión, para facilitar a los operarios trabajos de mantenimiento y de reparación con herramienta neumática o pistolas para pintar la estructura del puente o viaducto, muelle portuario, etc.
*Incluido en modelo PEMP-N 150/160 – 170/190
SISTEMA DE ILUMINACIÓN
Sistema de iluminación para trabajos nocturnos o en condiciones de baja visibilidad en la pasarela de trabajo, en la torreta vertical, escalera de acceso de los operarios a la pasarela de trabajo y debajo del vehículo para aumentar la seguridad en los trabajos a realizar.
* Incluido en modelo PEMP-N 150/160 – 170/190
ANDAMIO MANUAL
En el interior de la pasarela posicionaremos un andamio manual con capacidad para elevar a una persona (120 kg) hasta 2,0 m de altura sobre el piso de la pasarela (hasta 4,0 metros de altura de trabajo) lo que permite el acceso del personal al interior de los espacios entre las vigas del tablero del puente.
* Incluido en modelo PEMP-N 150/160 – 170/190
